当方オリジナル Z32用 スマホ専用ホルダーキット(+ネジタイプ(28mm径)電源ソケットホルダー機能)です。
Z32の車体内装に違和感なくフィットするデザインと内装を傷つけない取付けを考案して設計。
また付属のZマークシートの貼り付けでも内外装に対し簡易にイメージ替えられます。

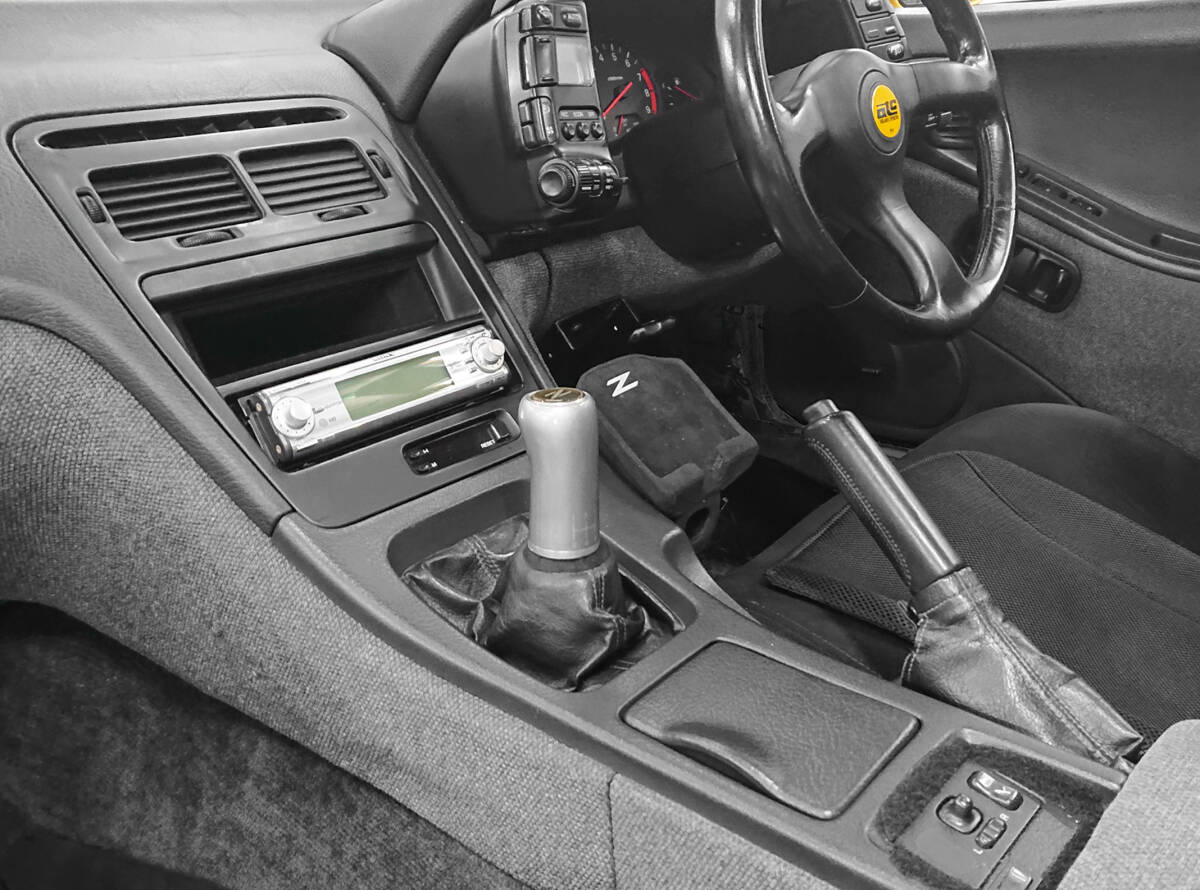

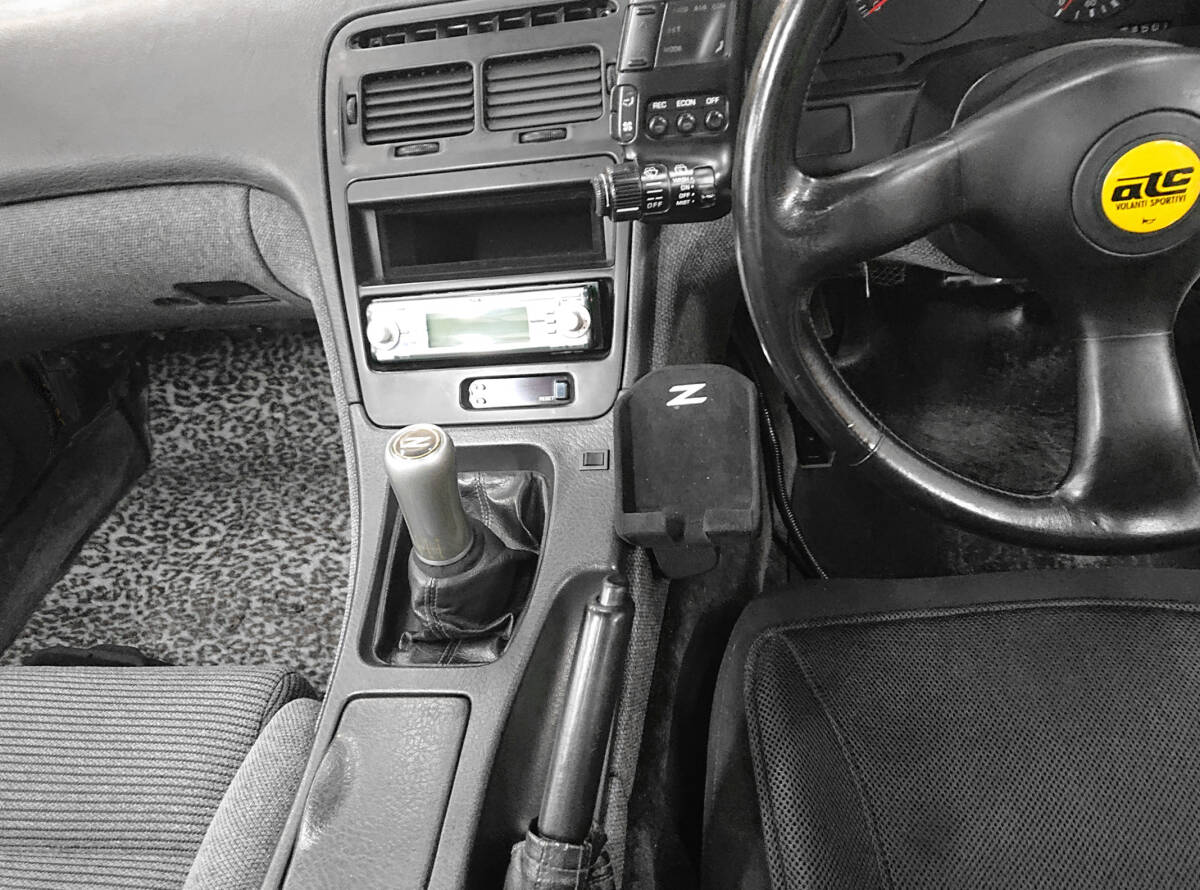

取付は運転席左下、センターコンソールとサイドトリム間に挟み込む形での設置しますので
本体の取付設置に際しては基本、車両側に対してダメージがありません。

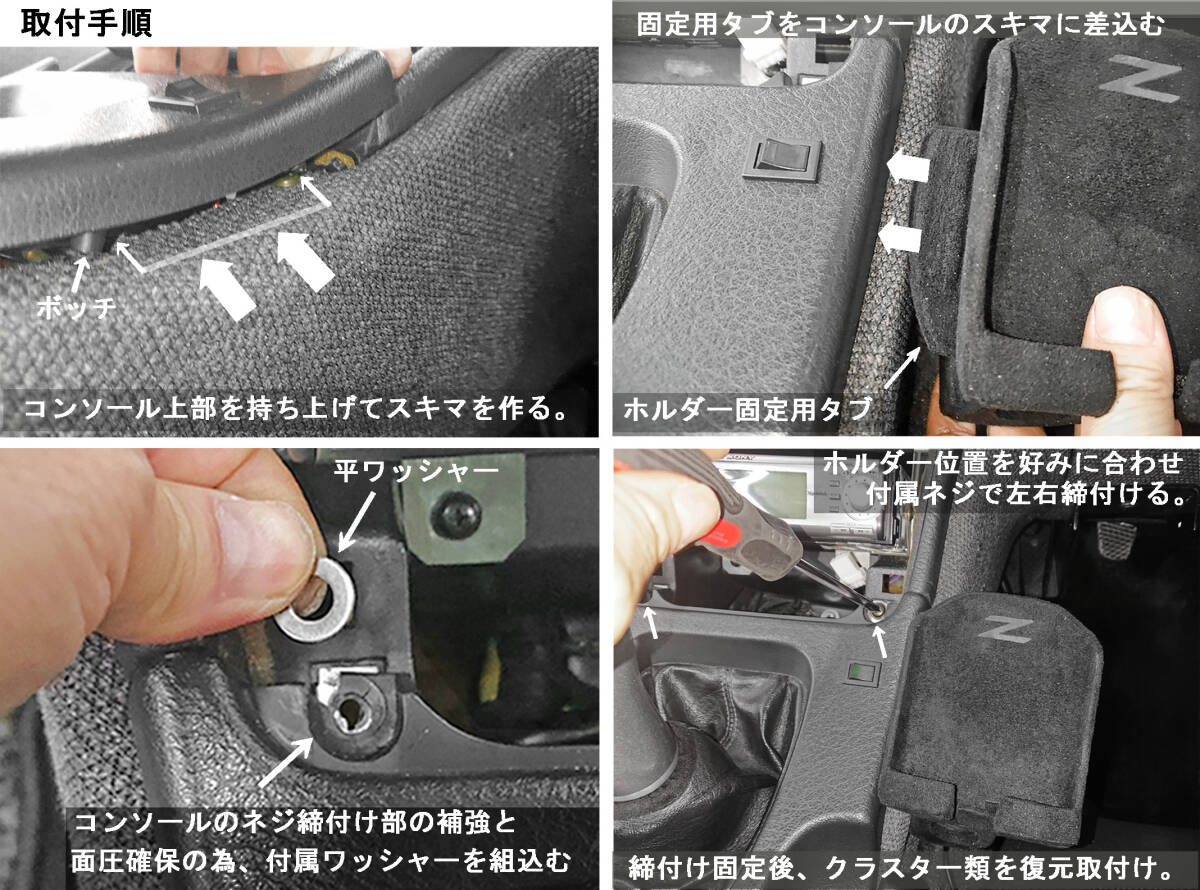

(固定はオリジナルの工法となりますので付属の説明文&図解に沿った作業で取り付けます。)

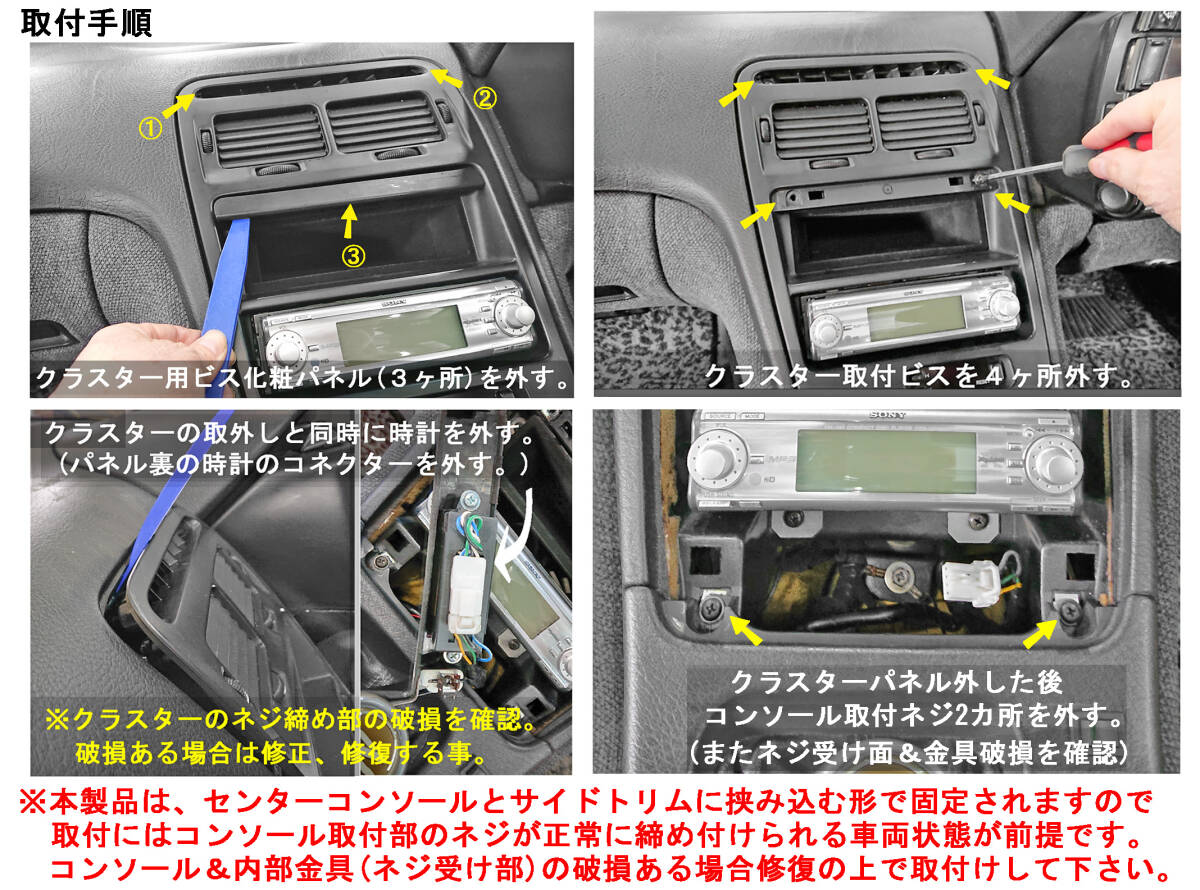

※本製品の取付は純正センターコンソール取付ネジを利用して共締め固定する事で車内装を傷つけない取付けを実現しています。
よって取付にはセンターコンソール取付ネジが正常に締め付けられる車両状態が前提条件です。
センターコンソール&内部金具(ネジ受け部)の破損、グラつきや不具合ある場合、修復&修繕の上で取付してください。
(ネジ受け金具部などはエポキシ接着材で補強&修繕を推奨します。)

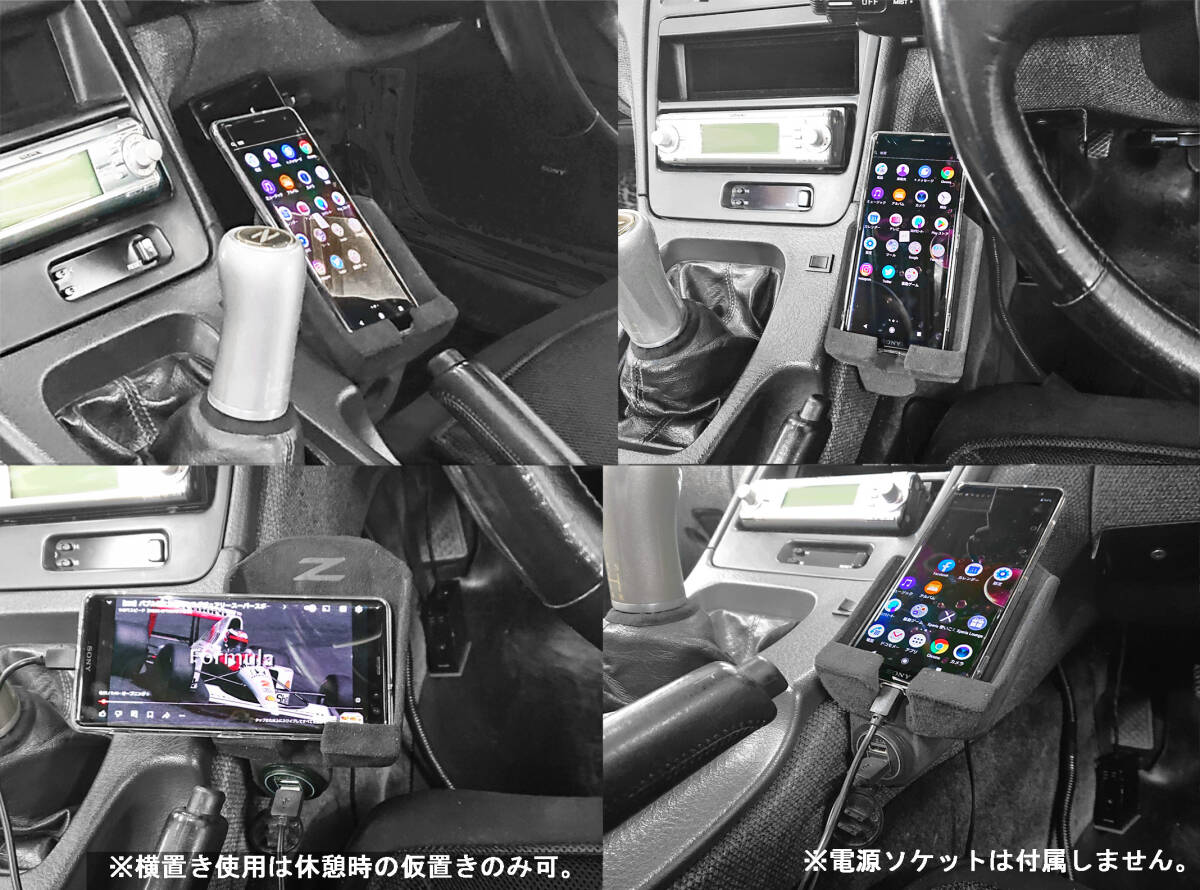

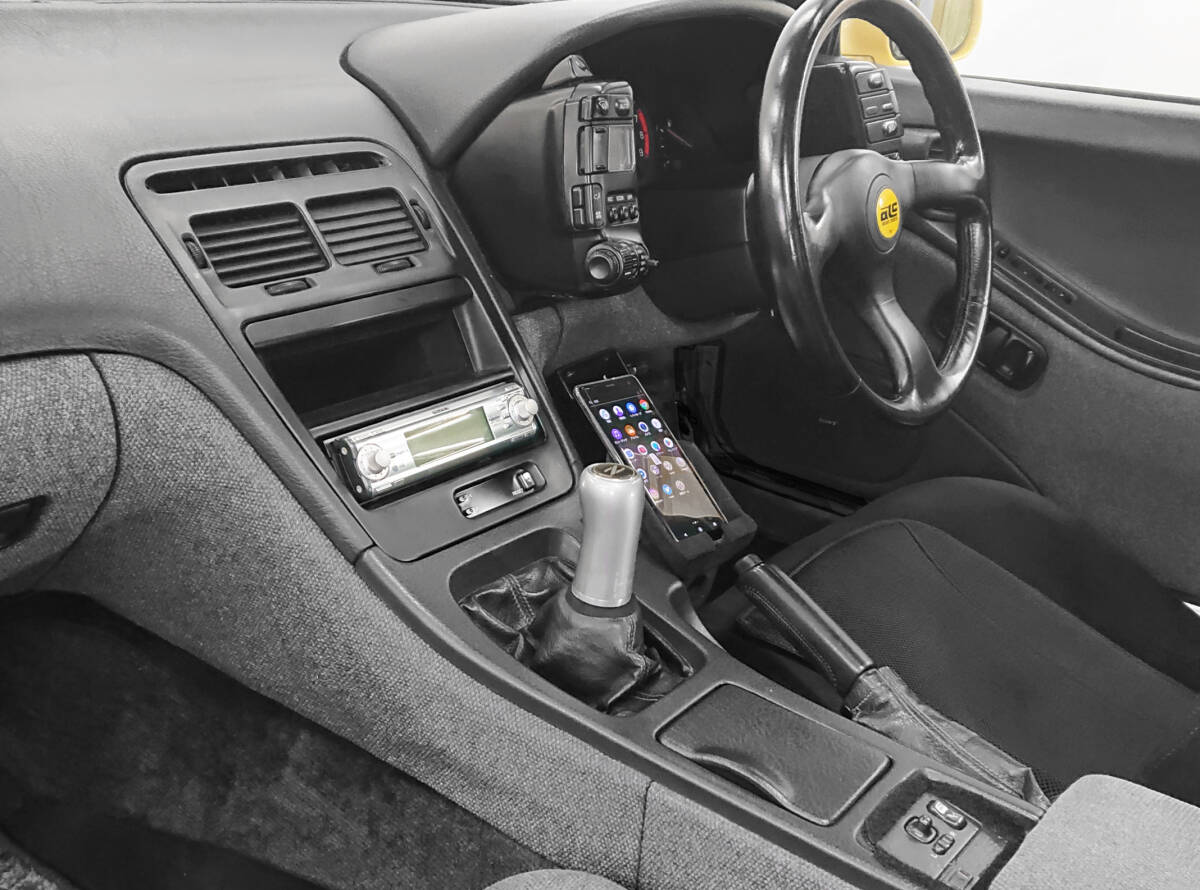

ホルダーはハンドル避けた運転席左下の位置)に設置され、スマホ画面が左手元に来る為、操作、視認性に優れます。
また電源プラグをスマホホルダー直下に同所設置できる為、スマホ&充電系をシンプルでスタイリッシュに集約できます。
(電源プラグホール使用しない場合、付属のマスクシートを張り付けて蓋をする事も出来ます。)
あとは各自で用意された電源ソケットの仕様に従った電源&アース配線の取り出し、導線をお願いします。
(DIY作業及びテスター(電気配線)の知識、作業、技量がある程度必要になりますのでご注意下さい。
またホルダーは挟み込み、共締めによる設置なのでプラグ&コードの抜き差し時は、ホルダーに手を添えてサポートして下さい。
製品内容はあくまでホルダー本体と付属品のみです。

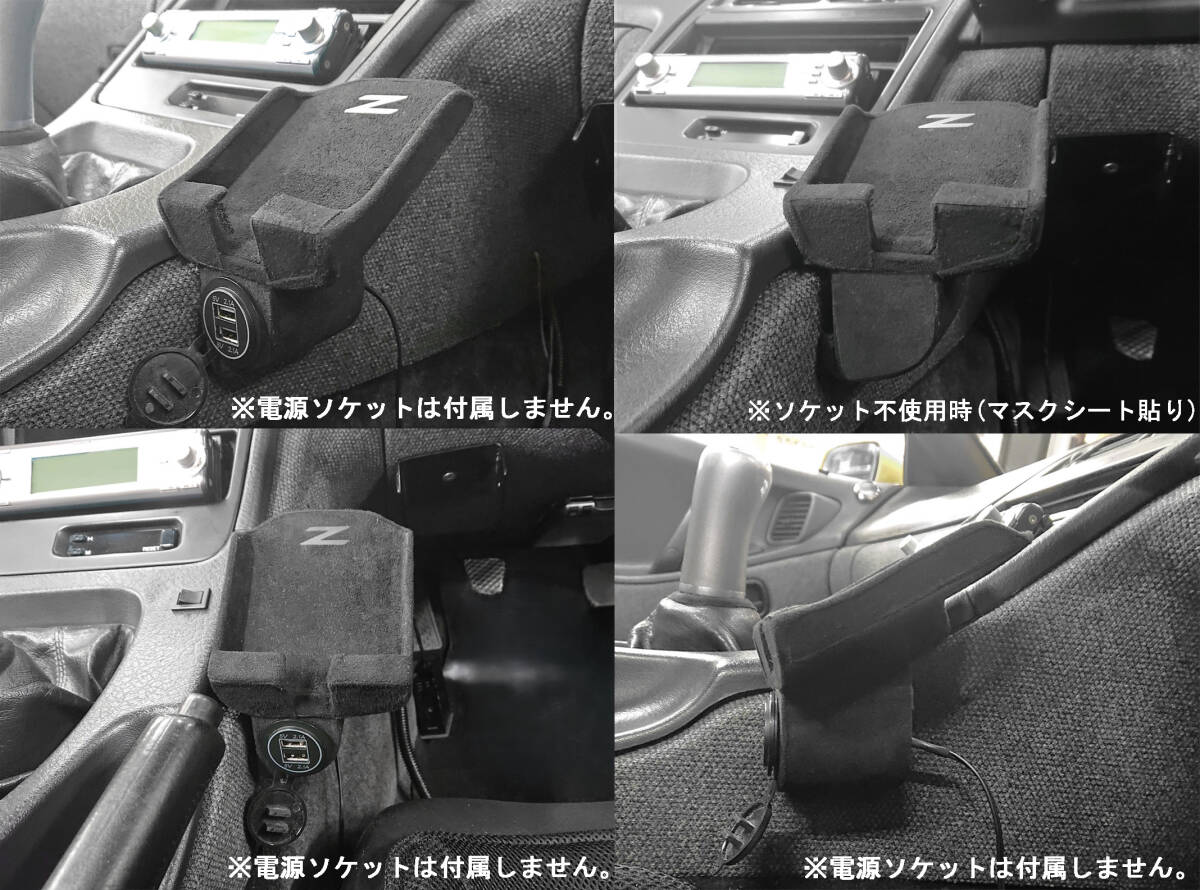

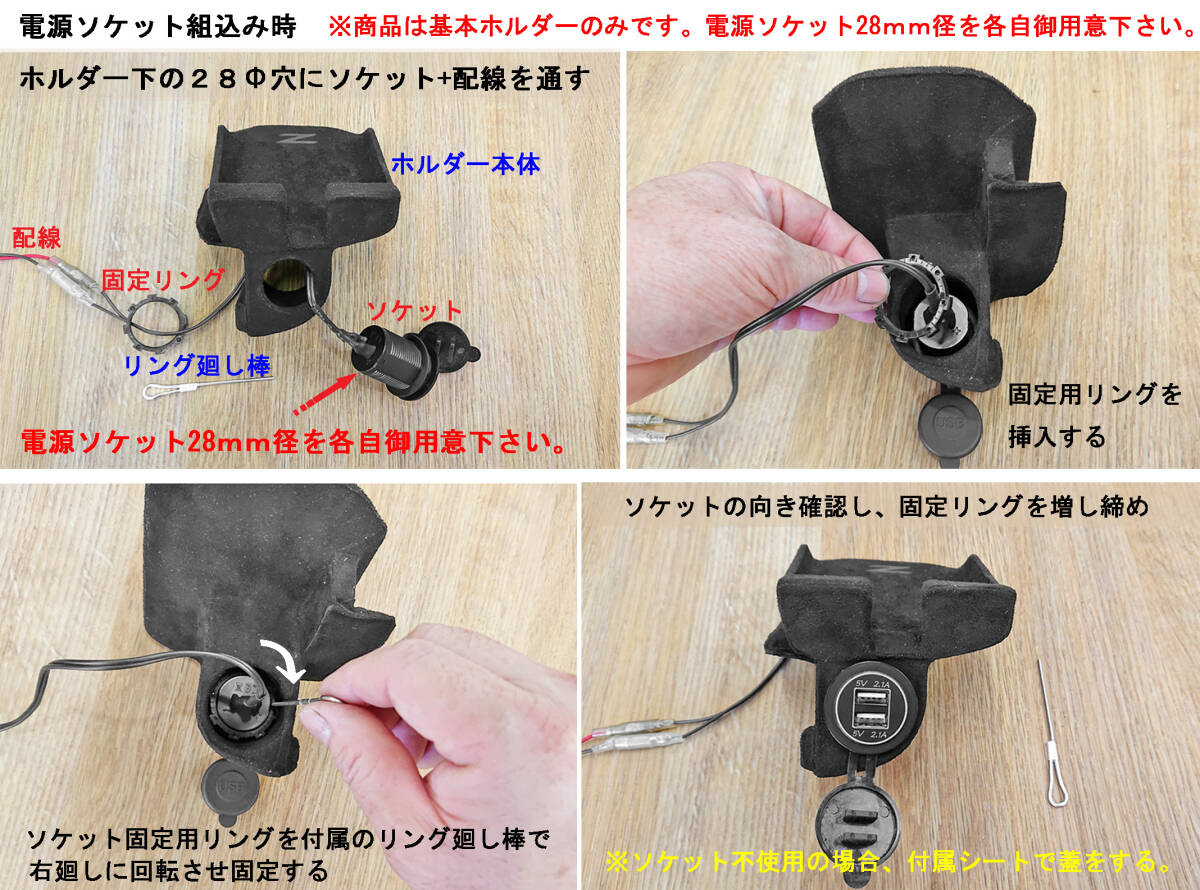

※電源ソケット組込み使用する場合、
各自の必要とする28mm径ソケット(USBソケット,シガータイプソケット)を別途ご用意いただく必要があります
<スマホホールド性について>

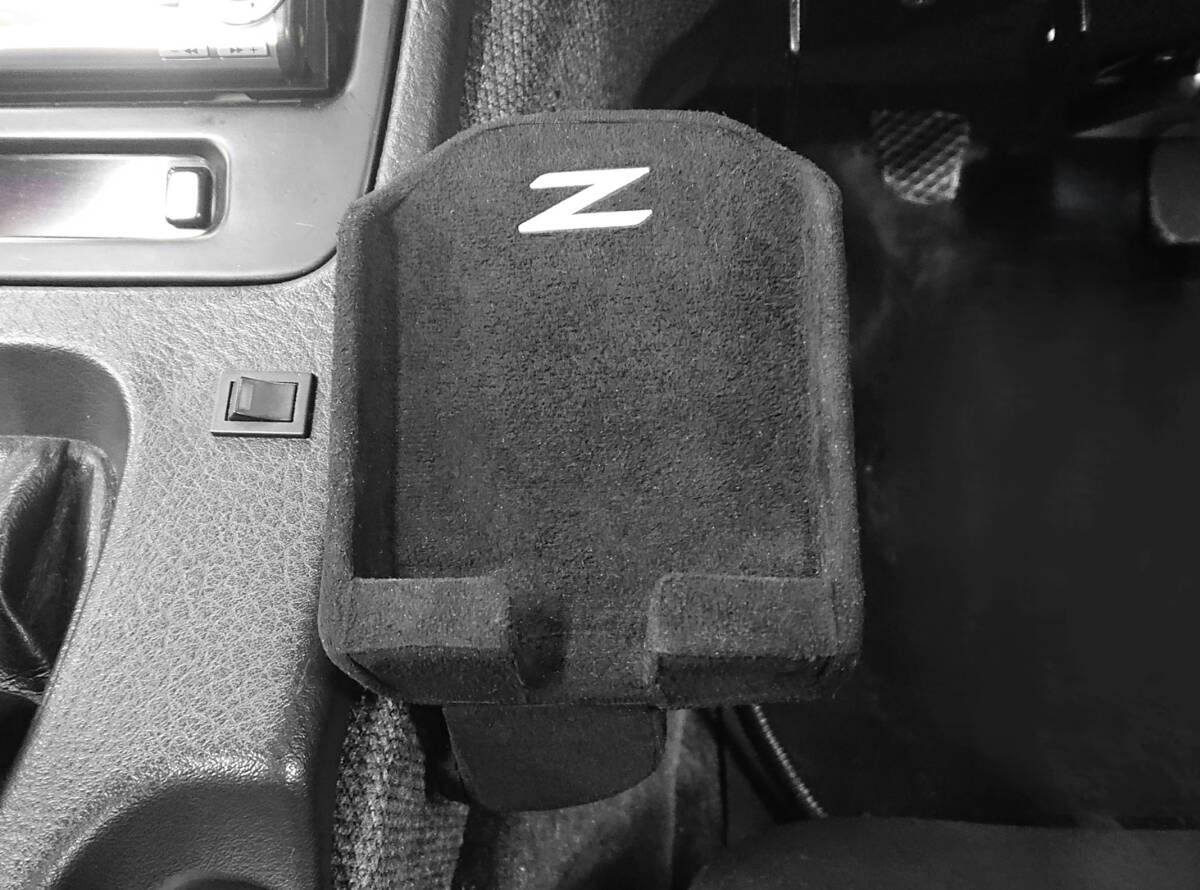

外観はスエード調シート表皮で純正内装との親和性を発揮しながら、スマホのサイド&背面部分の保持力、保護性能を発揮。
スマホ自重はホルダー下部の折り返しリブとリブ内のEPDM発泡シート(滑り止め性能)で受け留めます。
スマホの収納幅は各自のスマホの幅(スマホケースの使用、不使用、手帳型のカバー)などを考えワイドな幅を設けております。
ケースの不使用時のサイドクリアランス大や、スマホ外板&ケース素材による滑り性が気になる場合、付属の中敷きでスマホの保持力を強めてお使い下さい。

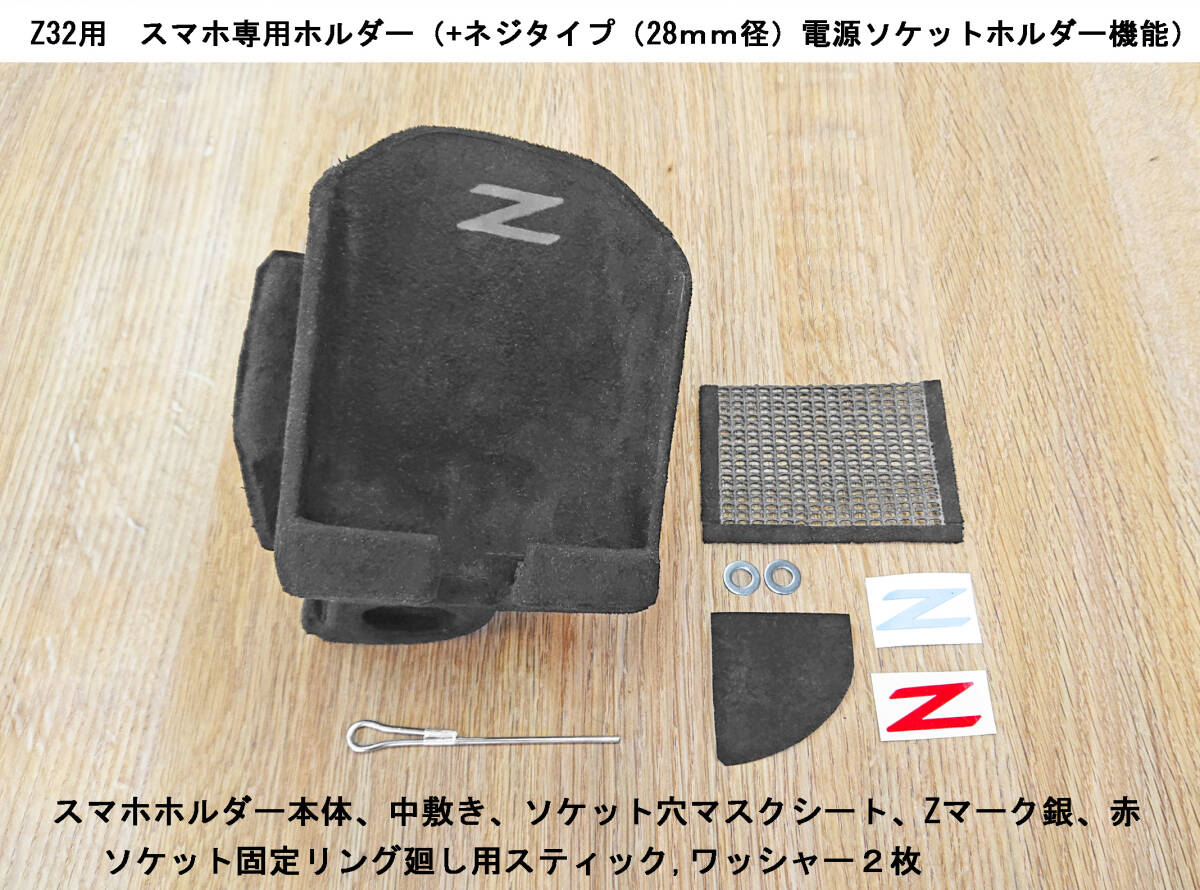

ホルダー本体、Zマークシート(銀、赤)、ステン棒(ソケット固定リング締め付け用)
ワッシャー2枚、中敷き、ソケット穴用マスクシート
あと取付に関して施工説明分を同封添付しますので、サポートは特に行いません。
取り扱い注意事項
製品は極薄い形状の複製オリジナル品(レジンキャストの手作り製品)となりますので、取付時の扱いは
